超雪维修教程(一):iphone 5s 换显示屏教程

5

教程视频:

 工具/原料:

序号 工具和物品清单 5s 6 6 plus 6s 6s plus
1 十字螺丝
2 五星螺丝刀
3 防静电镊子
4 软薄三角片
5 硬三角
6 吸盘
7 工具包
8 磁性垫
9 纳米膜
10 屏幕(含总程)
11 清洁剂
12 防水胶(6s/6splus)  × × ×

(备注:除了清洁剂,纳米膜,防水胶三种消耗品不需寄回,包括旧屏等上述工具和原料都需要寄回, 才能给退保证金)

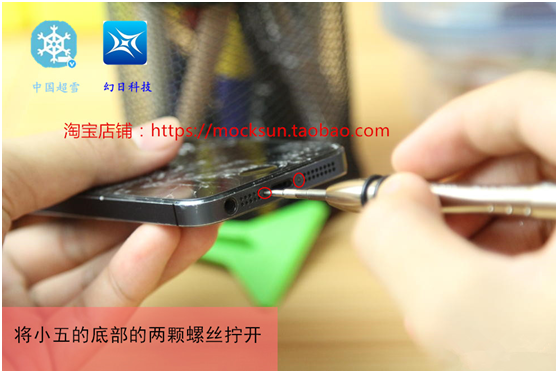

 第一步:用五角星螺丝刀拧开螺丝2

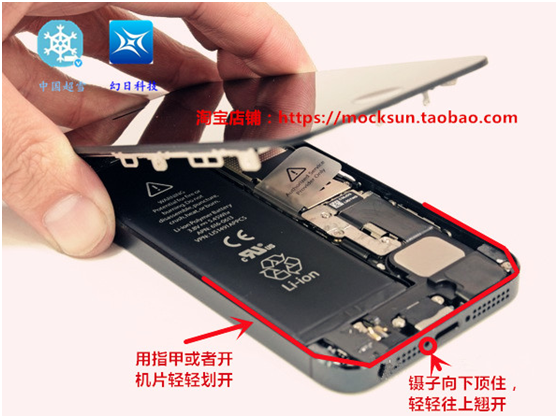

第二步:用向下弯曲的镊子,向下顶住。轻轻往上撬。有开口后,用指甲或者撬棒(开机片)慢慢向周围划开3

第三步:要解除 Touch ID 跟主板连接的线,用到的工具是一把撬刀。4

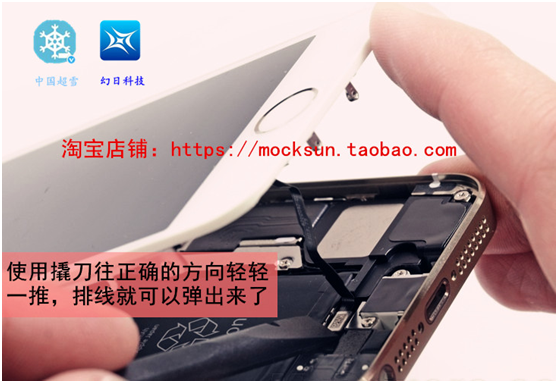

第四步:使用撬刀往正确的方向轻轻一推,排线就可以弹出来了。此时用不到吸盘了,取下吸盘的时候一定要小心。

5

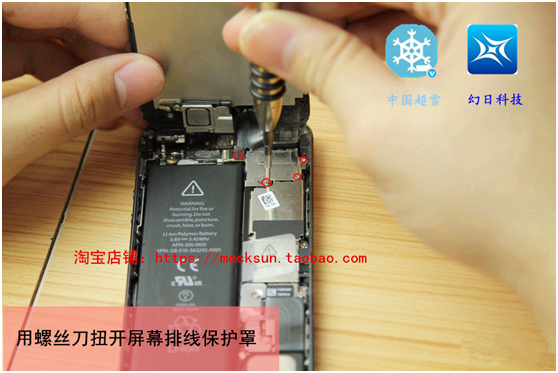

第五步:用螺丝刀扭开屏幕排线保护罩

6

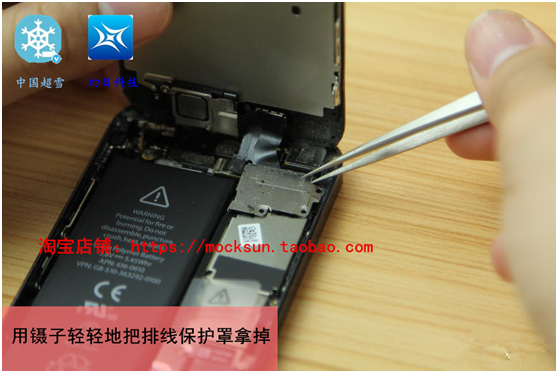

第六步:用镊子轻轻地把排线保护罩拿掉

7

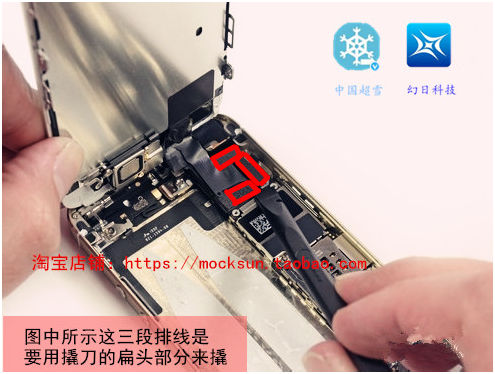

第七步:图中所示这三段排线是要用撬刀的扁头部分来撬

8

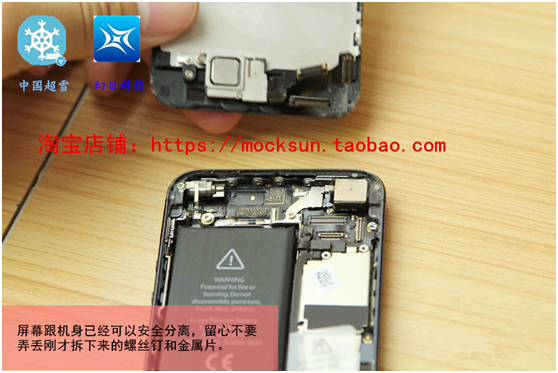

第八步:现在,屏幕跟机身已经可以安全分离,留心不要弄丢刚才拆下来的螺丝钉和金属片;9

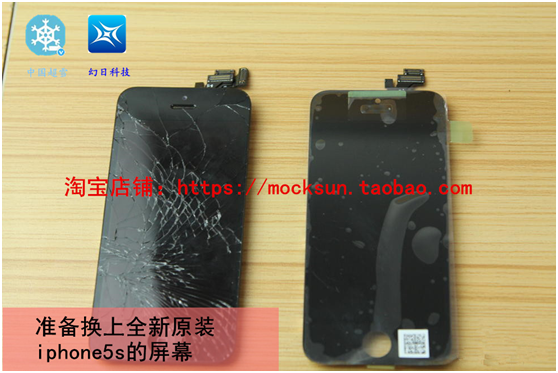

第九步:准备换上全新原装iphone5s的屏幕;

10

第十步:对旧屏幕进行配件拆卸(注意步骤顺序)

11

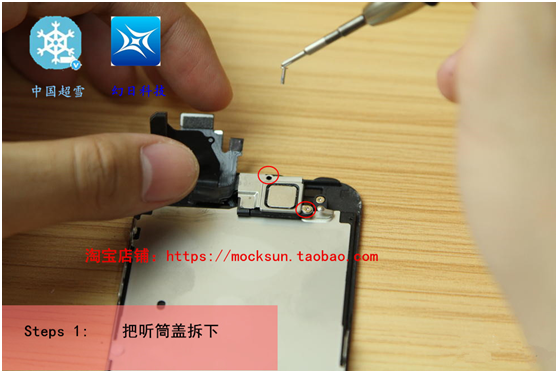

第十一步:Steps 1:    把听筒盖拆下

12

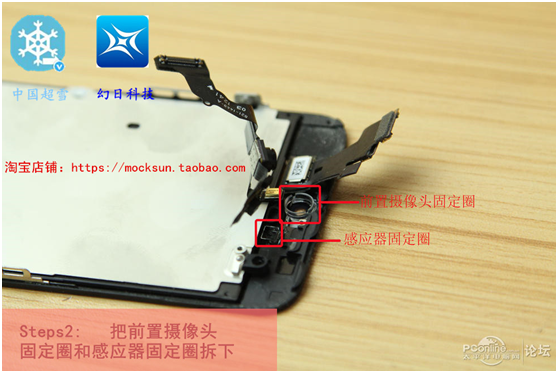

第十二步:Steps2:   把前置摄像头固定圈和感应器固定圈拆下 13

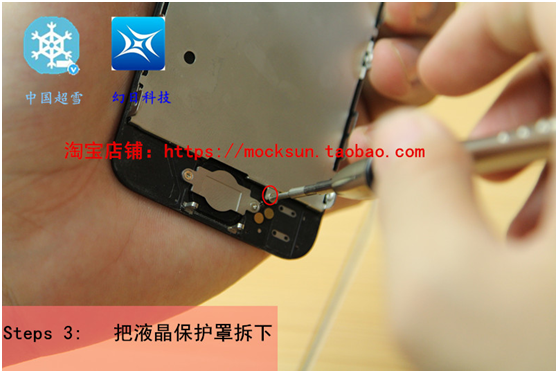

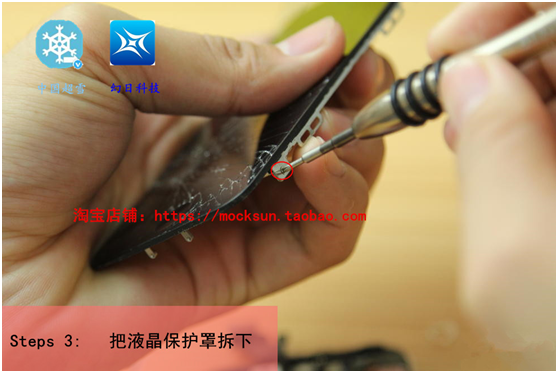

第十三步:Steps 3:   把液晶保护罩拆下1514第十四步: Steps 4:  拆下Home键排线17

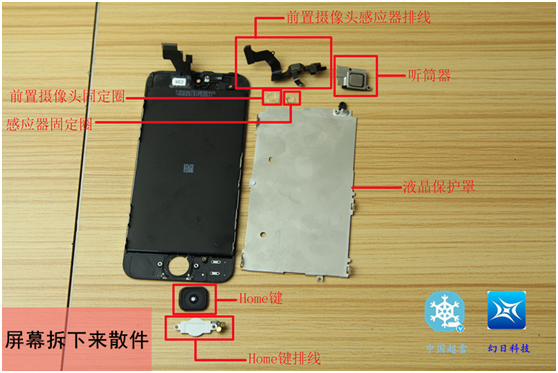

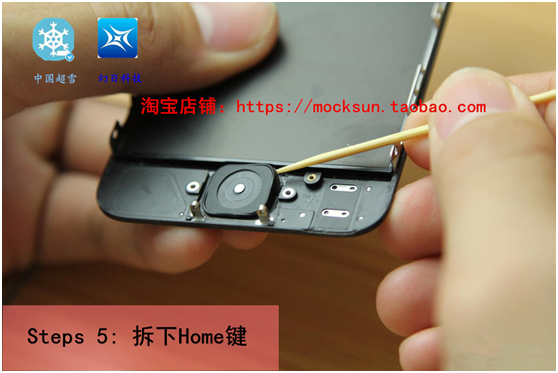

17第十五步:Steps 5:  拆下Home键18从屏幕拆下来散件(需要安装在新的屏幕上面)



19

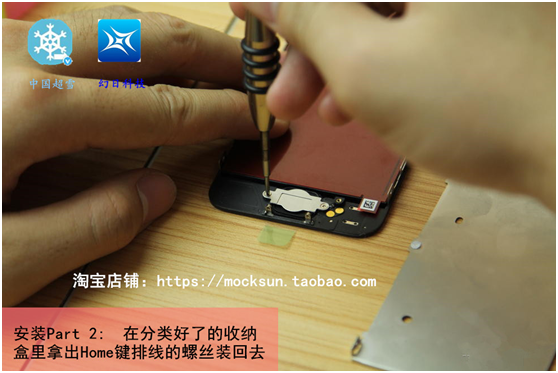

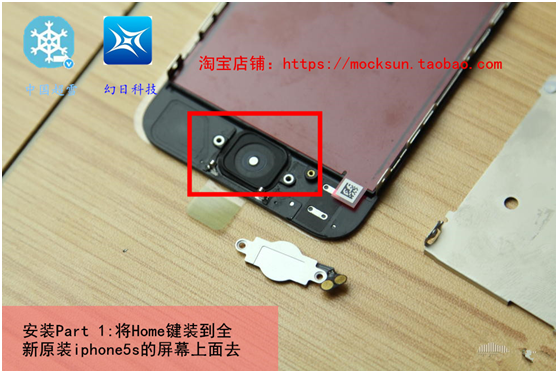

第十五步:安装Part 1:  将Home键装到全新原装iphone5s的屏幕上面去20第十五步:安装Part 2:  在分类好了的收纳盒里拿出Home键排线的螺丝装回去;31

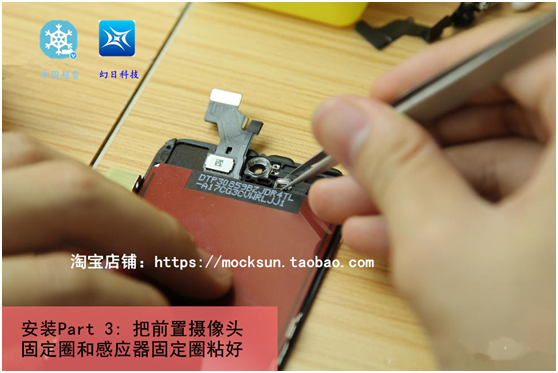

第十五步: 安装Part 3: 把前置摄像头固定圈和感应器固定圈粘好。22

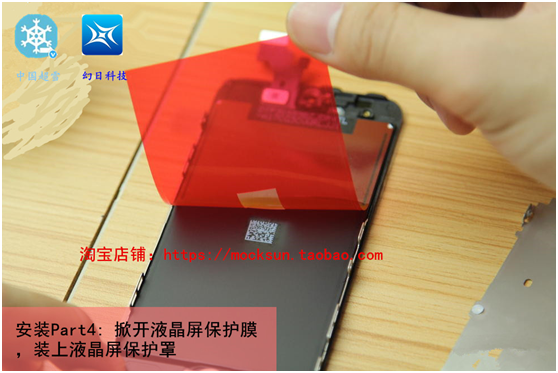

第十六步: 安装Part4: 掀开液晶屏保护膜,装上液晶屏保护罩23

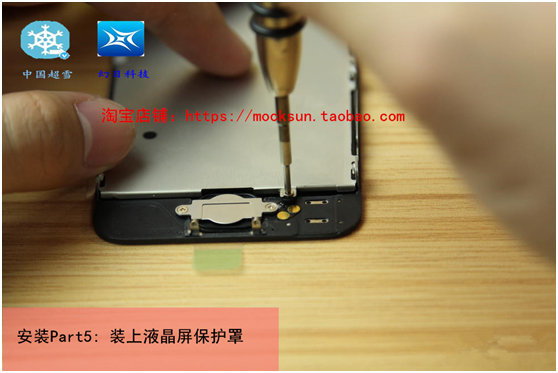

第十七步: 安装Part5: 装上液晶屏保护罩;

24

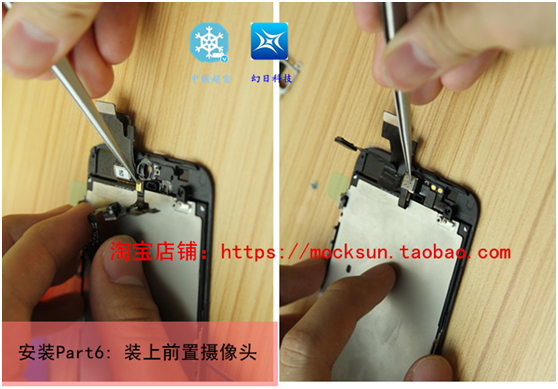

第十八步: 安装Part6: 装上前置摄像头33

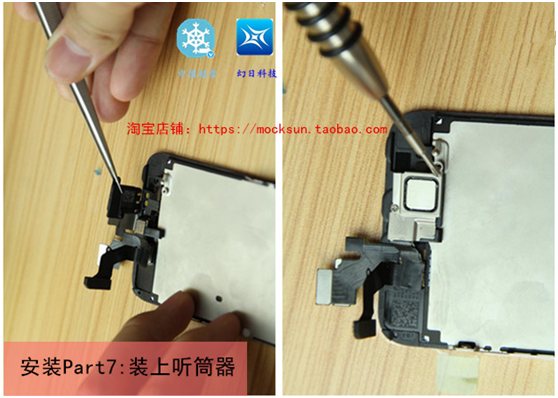

第十九步: 安装Part 7:  装上听筒器

34

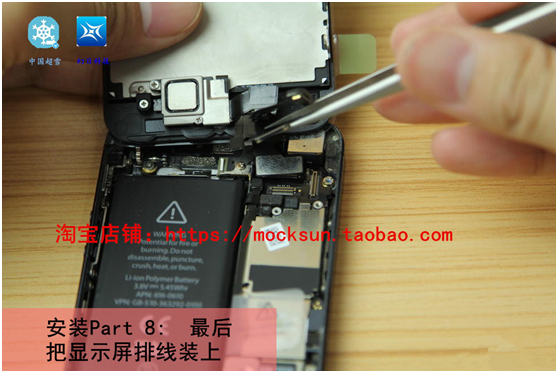

第二十步: 安装Part 8:  最后把显示屏排线装上

35

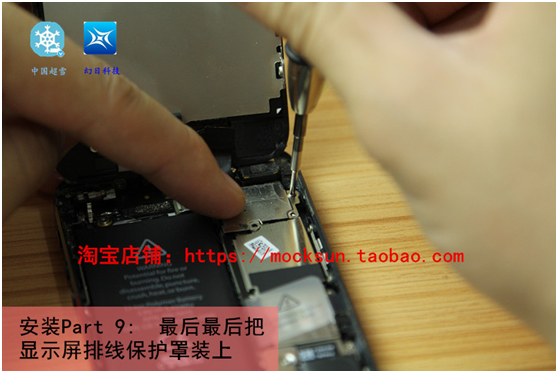

第二十一步: 安装Part 9:  最后最后把显示屏排线保护罩装上;



  27

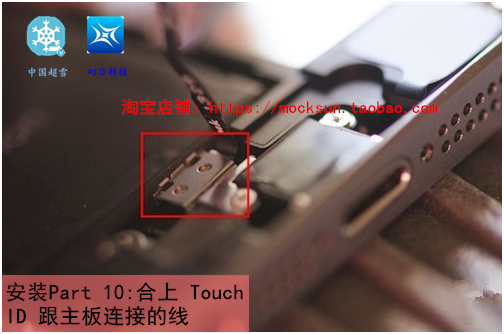

第二十一步: 安装Part 10:  合上 Touch ID 跟主板连接的线;

28

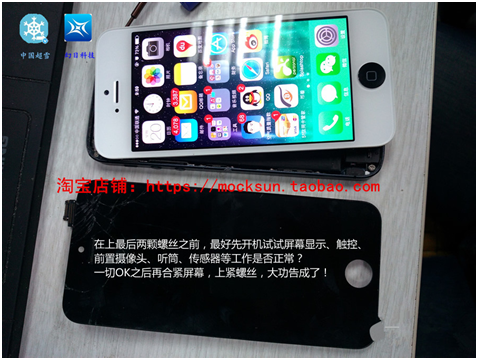

第二十一步: 上两颗螺丝前,开机测试。

29

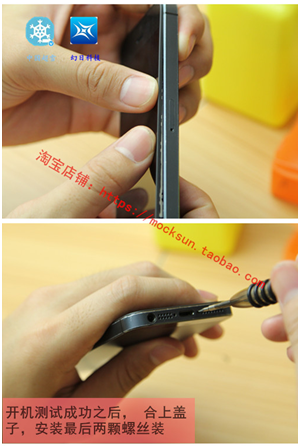

第二十二步: 开机测试成功之后, 合上盖子,安装最后两颗螺丝装

30

具体详情,请咨询超雪客服或者淘宝客服,淘宝官方店:淘宝店铺
